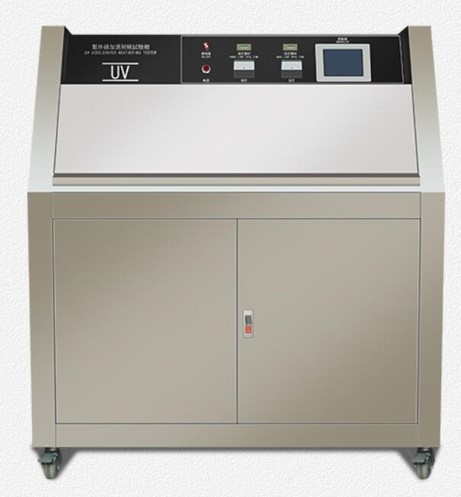

斜塔式紫外线加速耐候试验箱UVQ-260T

一、产品概述：

本试验设备模拟由太阳紫外光引起之破坏，通过将被测材料暴露于受控高温下光照中，来对材料进行耐侯测试。它用紫外线灯管模拟阳光的辐射作用，通过冷凝和水喷淋模拟露水和雨水，只需几天或几个星期的时间，紫外线辐照设备就可以再现在室外需要几个月甚至几年的时间才会发生的损伤，其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等，其测试结果可用于选择新材料，改善现有材料，或评估材料配方的改变。

二、产品限制条件：

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

三、技术参数：

1、容积和尺寸：

工作室尺寸（mm）：1170×500×450（W宽×D深×H高）

外箱尺寸约（mm）1300×500×1480（W宽×D深×H高）

2、 辐照度范围：0.45～1W/m2可调（在峰值340nm处）

3、紫外灯管参数：

灯管型号：标配UVA-340 (315～400nm)，灯管8支

灯管品牌：美国Philips

灯管中心距离：70mm

测试品与灯管的中心距离：50±3mm

4、温湿度参数：

温度范围：RT+10～70℃可调

湿度范围：≥90%RH

温度波动度：±3℃

温度分辨率：0.1℃

5、黑板温度计：

测量范围：45～65℃

容差：±3℃

6、控温方式：PID自整定控温方式

7、控制系统：

采用韩国三元真彩触摸屏控制系统，具有良好的稳定性、监视性、操作性和维护性。

对辐照度、温度、时间等重要试验参数提供全面详细的实时监视和曲线记录（控制器带无纸记录仪功能），通过计算机还可以生成报表和曲线打印。

可单独进行辐照/冷凝/水喷淋试验，也可以编程任意组合辐照/冷凝/水喷淋试验。

对材料昂贵的进口紫外线灯管提供寿命参考（灯管为消耗品，寿命约为1600小时），方便用户确认灯管的更换时间，节省使用成本。通过辐照度测控装置（通过调节电压），可对辐照度进行测量和控制，使辐照度自动稳定在设定值上，并大大延长灯管的使用寿命。

采用自动化供排水设计，并搭配成本较高的大功率的水汞，确保水喷淋的流速和均匀性。

主要元器件大部分采用国际大品牌，小部分采用国产品牌，提高了产品的安全性和可靠性。

8、 符合标准：

GB/T14552-2008《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线／冷凝试验方法。

GB/T16422.3-1997 GB/T16585-96 相关分析方法。

GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》。

GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准。

符合国际测试标准：ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。

其他各类标准未详尽列出，如有需要，请与我司技术部门确认。

四、功能区介绍：

1、 辐照系统（模拟阳光）：

光源：8支额定功率为40W的进口紫外荧光灯，UVA-340光源

辐照度控制系统：

光强的变化会影响材料老化的速度，光谱的不同则可能同时对材料的老化速度和老化类型产生影响。通过电流系统控制辐照度，才能得到精确，可重复的测试结果。

内置电压系统是一种精确的闭环控制系统，通过反馈回路它可以自动维持设定的光强。控制器可以连续监测紫外光光强，并通过调节灯管输出，来补偿因灯管老化或任何其他素造成的光强变化。控制系统测试结果的再现性和重复性比人工辐照度控制更好，并且能够有效的延长灯管的寿命。

在UV循环中，辐照度通过控制器输出信号，通过电压来调节一组（两支）灯管的光强，

并把数据传输给控制器。控制器将辐照度测定值和设定值进行比较，然后控制器指令电源系统调节灯管输出以保持光强设定值。

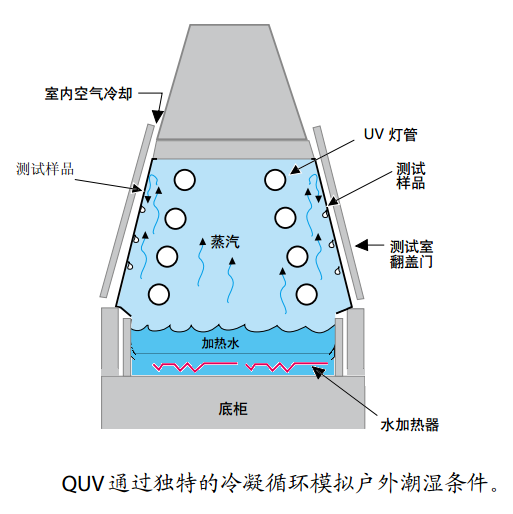

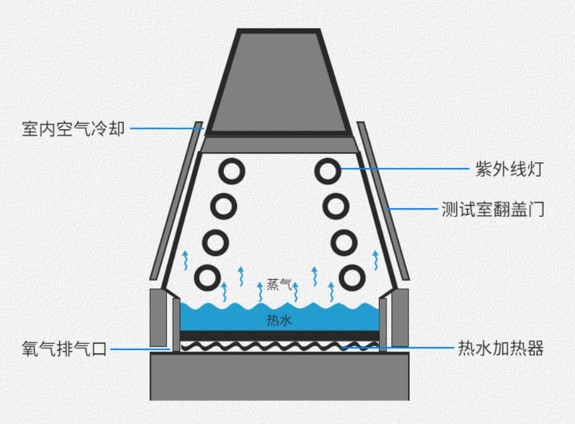

2、冷凝系统（模拟露水）：

冷凝系统实质上是蒸发的水蒸汽被实验箱的样板限制在实验箱内，样板背面的空气使样板温度水蒸汽温度低一些，这个温差使得水蒸汽在样板上凝聚。冷凝循环期间，水通过水盘下的加热元件加热，水蒸汽充满试验箱，在100%湿度时达到平衡，水蒸汽连续在样品上凝结，而它们通过其背面的室内空气保持低温。在样品上凝结蒸汽，最后流回到水盘里。

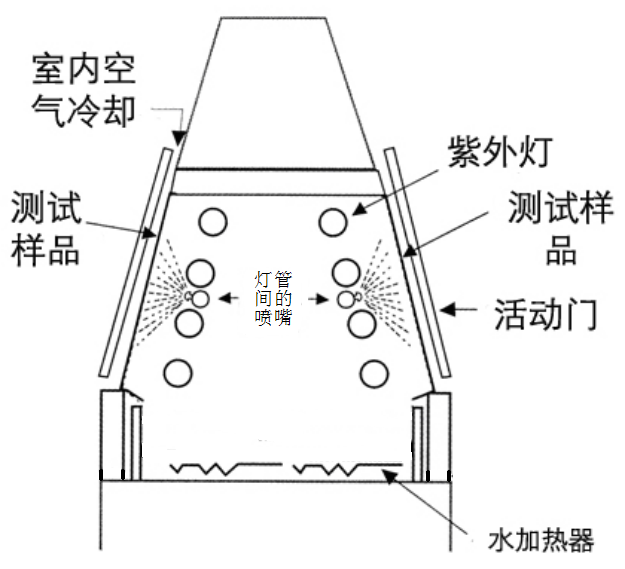

3、喷淋系统（模拟雨水）：

喷淋系统由大功率水泵，8个喷嘴（每侧4个）、连接管、控制阀和排水部分组成。喷嘴安装在灯管之间，在喷淋循环中，水被喷淋到样品上从而产生热冲击或侵蚀的效果。

4、 箱体结构特征：

箱体采用全数控制作、工艺先进、线条流畅，美观大方；

整箱材质为SUS304高级不锈钢板；

嵌板式样品架由高级铝板组成，安装拆卸简单方便。

标准试件尺寸：75mm*140mm，48片， 75mm*280mm，24片。（非标准尺寸可定做）

试验箱外壳各开启处均采用门式开启装置，开启方便。

为便于移动，仪器底部安装脚轮，位置固定后用U形环固定试验机位置。

5、 控制面板：

TIMI880可编程触摸屏控制器

RS232通讯端口

操作按钮

报警指示灯

辐照累时器

6、 试验室：

UV灯管，黑板温度传感器。

加热，加湿装置

进排水，喷淋装置

7、 机械室：

进排水装置

喷淋水路

冷凝水路

鼓风机，空气加热器

报警装置

8、 配电控制柜：

配电板、总电源断路器，散热风机等

9、加热器：

加热器材质：不锈钢304鳍片散热电加热管

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

10、加湿器：

加湿方法：浅水盆加热

加湿器材质：不锈钢铠装

加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

加湿器装置：水位控制装置、加热器防干烧装置

11、电气控制系统：

控制器（型号）：韩国TIMI880可编程触摸屏控制器

显示器： 5.7英寸真彩触摸屏

运行方式：程序方式、定值方式

设定方式：中文菜单、触摸屏方式输入

真彩5.7寸智能触摸屏全角度清晰可视；

模糊运算和PID自动演算功能更精确控制温度的精度；

2路PT100输入（显示冷凝温度、冷凝湿度或黑板温度）；

8路DI异常输入全面监控盐雾箱运行状态；

具有预约功能，能设定机器自动运行时间；

具有待机功能(控制喷雾动作条件)准确控制试验有效时间；

两种控制方式(定值/程式)；

传感器类型：PT100传感器(可选电子传感器)；8路开关信号辅助输入；

温度、饱和温度测量范围（-90℃--200℃，误差±0.2℃）；

程式编辑：可编120组程式，每组程式最大为100段；

通讯接口(RS232/RS485，通讯最长距离1.2km[光纤可达30km])。

五、安全保护装置：

风机风道超温保护

浅水盘加热管防干烧保护

水箱缺水报警保护

水箱水路故障报警保护

短路保护，过流保护

六、使用条件：

1、 场地：

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和高浓度粉尘

附近没有强电磁辐射源

无阳光直接照射或其它热源直接辐射

设备附近备有供排水装置

场地地面面积及承重能力：不小于234×353cm 及500kg/m2

设备周围留有适当的维护空间

2、 环境条件：

温度：5℃～32℃，最好能装在有空调的房间里。这样可以保持室温在21℃至27℃ 。

相对湿度：≤ 85%RH

气压：86～106kpa

3、 用电要求：

功率：3.5KW，电压220V±10%，单相三线制，50/60Hz
